Gối đỡ giảm chấn, chống rung ROSTA Type V
Hãng sản xuất: ROSTA THỤY SỸ | Model: | Hãy là người bình luận đầu tiên
- Giảm chấn đa hướng, chịu lực nén/căng/cắt/tải trọng kết hợp.
- Không cần bảo trì, không bị ảnh hưởng bởi nước/bụi bẩn
- Phù hợp với nhiệt độ từ -40°C đến +80°C
- Lõi được làm bằng hợp kim nhẹ
- Vỏ ngoài và giá đỡ bằng thép và đều được sơn hoàn thiện.
Liên hệ
Trung tâm tư vấn khách hàng
TEL: 0988.997.368
- Thông tin
- Thông số kỹ thuật và bảo hành
- Hướng dẫn sử dụng
- Video
Gối đỡ giảm chấn, chống rung ROSTA Type V
1/ Gối đỡ giảm chấn – chống rung ROSTA Type V
- Giá đỡ chống rung ROSTA Type V là bộ giảm chấn đa hướng.
- Được thiết kế để chịu tải trọng nén, lực căng và lực cắt cũng như tải trọng kết hợp.
- Chúng có thể được lắp đặt ở bất kỳ vị trí mong muốn nào và cũng lý tưởng cho việc gắn trần và tường.
- Do nguyên lý bảo đảm về mặt cơ học của giá treo chống rung loại V không thể bị phá vỡ dưới dạng xé rách.
- Các bộ phận sản phẩm không cần bảo trì, không chịu ảnh hưởng của nước hay bụi bẩn và phù hợp với nhiệt độ từ -40°C đến +80°C.
- Lõi được làm bằng hợp kim nhẹ, vỏ ngoài và giá đỡ bằng thép.
- Tất cả các chi tiết đều được sơn hoàn thiện.
2/ Thông Số Kỹ Thuật Chi Tiết
Bản vẽ kỹ thuật của ROSTA Type V
| Part no. | Type | Load Gmin. – Gmax. [N] on X- and Z-axis |
A | B | C | E | øF | H | øJ |
| 05 011 001 | V 15 | 300 – 800 | 49 | 80 | 51 | 55 | 9.5 | 3 | 20 |
| 05 011 002 | V 18 | 600 – 1 600 | 66 | 100 | 62 | 75 | 9.5 | 3.5 | 30 |
| 05 011 003 | V 27 | 1 300 – 3 000 | 84 | 130 | 73 | 100 | 11.5 | 4 | 40 |
| 05 011 024 | V 38 | 2 600 – 5 000 | 105 | 155 | 100 | 120 | 14 | 5 | 45 |
| 05 011 005 | V 45 | 4 500 – 8 000 | 127 | 190 | 122 | 140 | 18 | 6 | 60 |
| 05 011 006 | V 50 | 6 000 – 12 000 | 150 | 140 | 150 | 100 | – | 10 | 70 |
.
| Part no. | Type | K | L | M | N | Weight [kg] | Tần số tự nhiên Gmin. – Gmax. [Hz] |
| 05 011 001 | V 15 | 10 | 40 | M10 | 59 | 0.3 | 30 – 23 |
| 05 011 002 | V 18 | 13 | 50 | M10 | 74 | 0.6 | 25 – 15 |
| 05 011 003 | V 27 | 14.5 | 60 | M12 | 85 | 1.2 | 28 – 20 |
| 05 011 024 | V 38 | 17.5 | 80 | M16 | 117 | 2.5 | 14 – 12 |
| 05 011 005 | V 45 | 22.5 | 100 | M20 | 143 | 4.5 | 15 – 12 |
| 05 011 006 | V 50 | 25 | 120 | M20 | 193 | 7.5 | 10-Dec |
Cấu trúc vật liệu: Nhôm định hình, vỏ thép hàn, sơn xanh, khớp nối mạ kẽm.
Lưu ý:
-
- Nếu không có đơn vị nào khác được chỉ định, các số được tính bằng mm.
- Tải trọng tối đa trên trục Y không được vượt quá 20% khả năng của trục X tương ứng với trục Z.
- Có thể chấp nhận tải trọng sốc tạm thời 2,5 g theo trục X và trục Z.
- Áp dụng cho tải trọng kéo, áp suất và cắt.
- V50: Vị trí lắp phụ kiện xoay 180°.
.

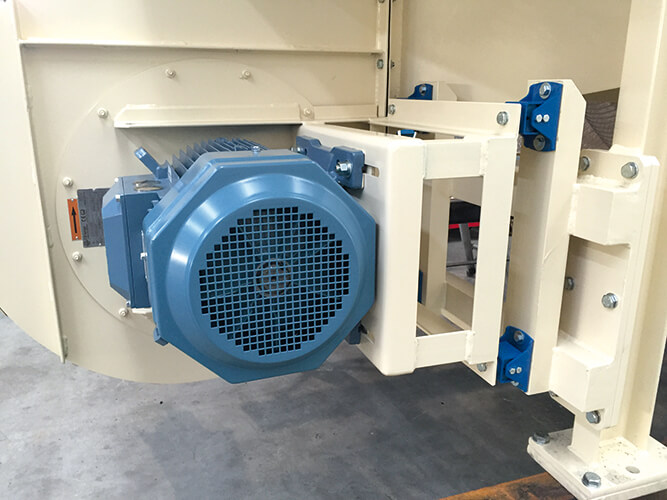

3/ Một Số Ứng Dụng Thực Tế
.
.
4/ Cách ly dao động và giảm chấn động.
Các nhà sản xuất bộ giảm rung thường cung cấp các thiết kế giá treo máy khác nhau với các tần số tự nhiên khác nhau, để đáp ứng độ lệch yêu cầu giữa tần số kích thích của máy được lắp và tần số tự nhiên của bộ giảm chấn. Công nghệ rung về cơ bản phân biệt giữa hai dạng dao động khác nhau. Các dao động thường được loại bỏ bằng các giá đỡ máy được thiết kế siêu tới hạn, trong khi các chấn động sốc được loại bỏ bằng các giá đỡ dưới tới hạn.
.
5. Tỷ lệ tần số λ
λ > √2: Quá tới hạn: cách ly rung động, hiệu quả có thể xác định W và cách âm hiệu quả do cấu trúc mang lại
λ = 1: Dải cộng hưởng: cộng hưởng khuếch đại, giá trị tối đa phụ thuộc vào lớp cách nhiệt bên trong D trong dải cộng hưởng
λ < 1: Dưới tới hạn: không cách ly rung động có thể xác định và cách âm do cấu trúc thấp hơn
.
6. Cài đặt quá giới hạn (λ >√2)
Đối với giá treo quá tới hạn, giá trị tần số tự nhiên của giá treo phải thấp hơn ít nhất √2 so với tần số kích thích của máy hoặc thiết bị. Theo quy định, một bộ giảm chấn có hiệu suất lệch lò xo tương đối lớn dưới tải được chọn. Hầu hết các thiết bị, máy nén, động cơ, quạt gió và máy phát điện được lắp đặt ở mức quá tới hạn khiến chúng tương đối “mềm”. Tỷ lệ tần số kết quả cung cấp thông tin về hiệu quả cách ly dự kiến của giá đỡ. Tỷ lệ đường đối diện và phép tính đưa ra mức độ cách nhiệt dự kiến W là %.
.
7. Cài đặt cận tới hạn (λ<1) và phạm vi cộng hưởng (λ=1)
-
- Cài đặt cận tới hạn
Bộ giảm chấn có độ bền cơ học cao và độ lệch thấp (độ ổn định khi lắp đặt cao) thường được sử dụng trên các giá đỡ dưới tới hạn. Với kiểu lắp này, có thể làm giảm tác động và chấn động từ các máy chuyển động tương đối chậm như máy trộn, máy nghiền (máy nghiền côn), máy đột dập, máy cắt, v.v. không thể tính được – nó chỉ có thể được xác định bằng cách so sánh các giá trị trước và sau. - Phạm vi cộng hưởng
Bất kỳ sự trùng hợp nào giữa tần số máy kích thích và tần số tự nhiên của van điều tiết đều dẫn đến hiện tượng máy lắc lên không mong muốn, không kiểm soát được.
- Cài đặt cận tới hạn
.
8. ROSTA Type V: Đường cong lực và đặc tính chuyển động
Các giá trị độ lệch này dựa trên dữ liệu danh mục của chúng tôi và sẽ được coi là hướng dẫn. Ngoài ra, vui lòng tham khảo dữ liệu dung sai của chúng tôi trong mục «Công nghệ – Thông tin cơ bản về ROSTA».
.
Thông số kỹ thuật và bảo hành
- Bảo hành sản phẩm: 24 tháng
Hướng dẫn sử dụng
9. ROSTA Type V: Hướng dẫn cài đặt.
.
10. Mô phỏng lực tác động lên ROSTA tham khảo trong clip:
Video
Đang cập nhập
