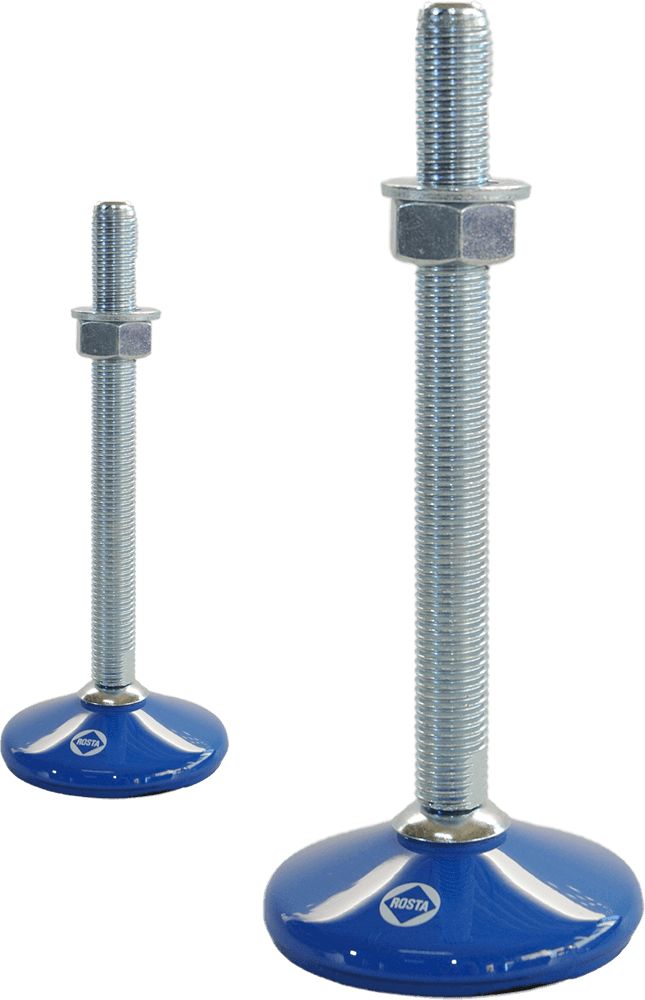

Chân đế đỡ máy ROSTA Type N / NOX / M và đệm ROSTA Type P / NE

Các ứng dụng:

Để cách ly rung động và tiếng ồn do khung máy kim loại sinh ra khi hoạt động, cũng như đối với máy móc và thiết bị cần cân bằng, chẳng hạn như nhà máy điều hòa không khí, máy chế biến gỗ, máy bơm, bể chứa, thùng chứa, hệ thống vận chuyển, máy công cụ, dây chuyền lắp ráp và thiết bị nhà xưởng….

Bản vẽ kỹ thuật chân đế đỡ máy ROSTA Type N/N



Part no.	Type	Load Gmin. – Gmax. [N]	Tần số tự nhiên Gmin. – Gmax. [Hz]	Øa	C	D	L	SW	Weight [kg]	cấu trúc vật liệu (đệm cao su NBR với 50 ShA)
05 058 021	N 80 M12	3 500 -8 000	27 – 22	80	60	M12	94	14	0.3	mạ kẽm, sơn nền màu xanh
05 058 022	N 80 M16	5 000 – 12 000	24 – 20	80	150	M16	188	13	0.5	mạ kẽm, sơn nền màu xanh

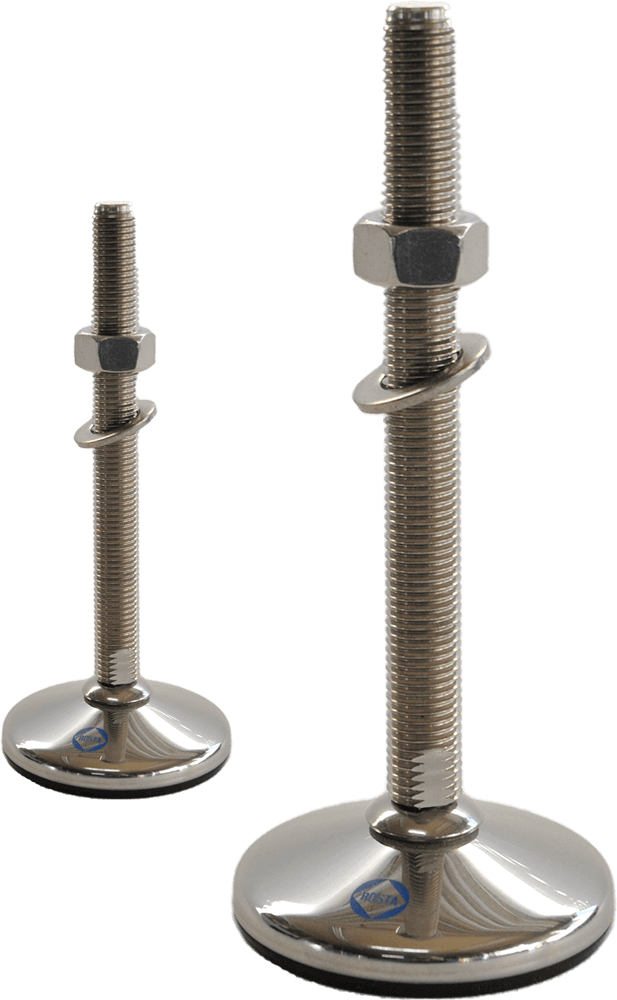

05058 122	NOX 80 M16	5 000 – 12 000	24 – 20	80	150	M16	188	13	0.5	thép không gỉ 1.4301 và 1.4305
05 058 024	N120 M20	8 000 – 20 000	22 – 19	120	150	M20	194	17	0.9	mạ kẽm, sơn nền màu xanh
05 058 124	NOX 120 M20	8 000 – 20 000	22 – 19	120	150	M20	194	17	0.9	thép không gỉ 1.4301 và 1.4305

Lưu ý:

1. Nếu không có đơn vị đo nào khác được chỉ định, các số được tính bằng mm.
2. N/NOX được chấp thuận bởi FDA .

.

2. ROSTA Type P

Bản vẽ kỹ thuật ROSTA Type P

Part no.	Type	phụ kiện đế	0E	F	G	H	I	0K	L	Weight [kg]	cấu trúc vật liệu
05 060 101	P 80	N / NOX80	80	92	110	140	4	12	5	0.1	nhôm đúc
05060 102	P 120	N / NOX120	120	135	170	210	5	16	7	0.3

Lưu ý: Nếu không có đơn vị nào khác được chỉ định, các số được tính bằng mm.

.

3. ROSTA Type M

Bản vẽ kỹ thuật ROSTA Type M

Part no.	Type	Trọng tải Gmin. – Gmax. [N]	Tải trọng động tối đa [N]	Độ võng với Gmax xấp xỉ [mm]	Tần số tự nhiên [Hz]	øA	øB	C	D	E	L	Weight [kg]
05 158 001	M 43 M16	300 – 2 500	12 500	3	20 – 26	80	61	120	M16	7	151	0.7
05 158 002	M 44 M16	2 000 – 27 000	70 000	3	20 – 26	80	72	120	M16	7	151	0.7
05 158 003	M 45 M20	5 000 – 35 000	75 000	3	20 – 26	128	119	120	M20	8	157	1.8
05 158 011	M 43W M16	300 – 2 500	12 500	6	14 – 19	80	63	120	M16	11	155	0.6
05 158 012	M 44W M16	1 000 -13000	45 000	6	14 – 19	80	71	120	M16	18	162	0.7
05 158 013	M 45W M20	2 000 – 25 000	60 000	6	14 – 19	128	120	120	M20	18	168	1.9

Lưu ý:

1. 1. Nếu không có đơn vị nào khác được chỉ định, các số được tính bằng mm.
   2. Cách ly tiếng ồn do kết cấu máy khi hoạt động.
   3. Đệm thép mạ crôm chịu nhiệt độ – 40°C đến + 250°C.
   4. Chống ăn mòn, dầu mỡ và dung môi.
   5. Cho phép tải sốc động tối đa 3 g.
   6. Tuổi thọ không giới hạn.

Theo yêu cầu, đế chống trượt bằng thép không gỉ có hạt ở mặt dưới có sẵn:

• Part No: 04 020 451 cho M 43 M16 và M 43W M16
• Part No: 04 020 452 cho M 44 M16 và M 44W M16
• Part No: 04 020 453 cho M 45 M20 và M 45W M20

.

4. Đệm ROSTA Type NE

Bản vẽ kỹ thuật ROSTA NE

Part no.	Type	Trọng tải Gmin. – Gmax. [N]	Lệch Gmin. – Gmax. [mm]	Tần số tự nhiên Gmin. – Gmax. [Hz]	A	B	Weight [kg]
05 100 901	NE 50-12	500 – 1 500	0.5 – 1.4	25 – 14	50	12.5	0.02
05 100 902	NE 80-12	1 500 – 4 500	0.5 – 1.4	25 – 14	80	12.5	0.06
05 100 903	NE 400-12	44 000 – 130 000	0.5 – 1.4	25 – 14	400	12.5	1.54

Cấu trúc vật liệu:

• Khung kín Polyether – Urethane
• Không hút nước
• Nhiệt độ làm việc –30 đến 70 °C
• Khả năng kiềm dầu tốt

Lưu ý:

1. Nếu không có đơn vị đo nào khác được chỉ định, các kích thước được tính bằng mm.
2. Dung sai theo tiêu chuẩn ISO 3302-1:1999 loại L3 và EC3. Độ võng của đệm tối đa đã đề cập. khả năng tải danh mục là 1,4mm

.

5. ROSTA Type NE: Tải trọng tối đa và các tùy chọn

6. Mô phỏng lực tác động lên ROSTA tại clip

https://www.youtube.com/watch?v=3HBUeuq9EWE
